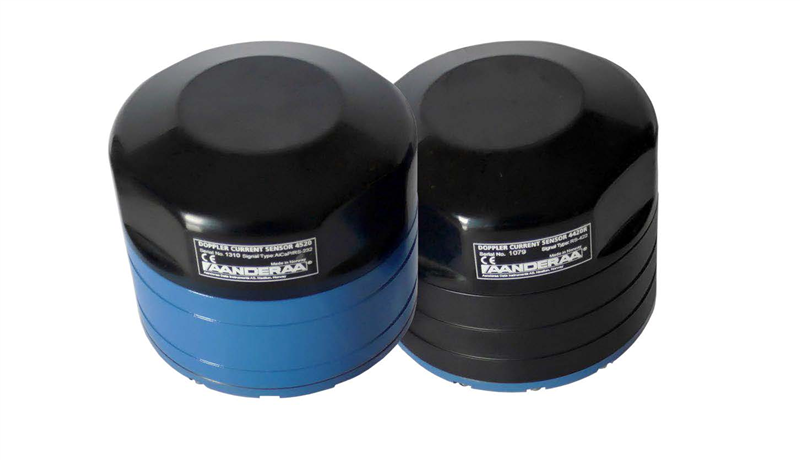

當前位置：首頁 / 產品中心 / 物理海洋 / 海流計 / 安德拉Aanderaa 4420R多普勒單點海流傳感器
產品型號
廠商性質
更新時間
瀏覽次數
產品分類
| 品牌 | AANDERAA | 產地 | 進口 |
|---|---|---|---|
| 加工定制 | 否 |
型號：4420R | 品牌：Aanderaa/安德拉（挪威） | 耐壓深度：300m
| 流速測量范圍 | 0–300 cm/s（矢量平均） |
|---|---|
| 流速分辨率 | 0.1 mm/s |
| 平均精度 | ±0.15 cm/s |
| 相對精度 | ±1% 讀數 |
| 統計精度（標準誤差） | 0.3 cm/s（ZPulse模式），0.45 cm/s（基于300個pings的平均） |
| 流向范圍 | 0–360° 磁角 |
| 流向分辨率 | 0.01° |
| 流向精度 | ±5°（0–15°傾斜），±7.5°（15–35°傾斜） |
| 羅盤分辨率 | 0.01° |
| 羅盤精度 | ±3° |
| 傾斜測量范圍 | 0–35° |
| 傾斜分辨率 | 0.01° |
| 傾斜精度 | ±1.5° |
| 聲學頻率 | 1.9–2.0 MHz |
| 波束角（主瓣） | 2° |
| 聲學功率 | 25W / 1ms脈沖 |
| 測量區域距傳感器距離 | 0.4–1.0 m |
| 數字輸出接口 | RS-422 |
| 最大電纜長度 | 1500m（RS-422） |
| 供電電壓 | 6–14V DC |
| 電氣連接 | 10針?lè)雷o(hù)插頭 |
| 工作溫度 | -5°C 至 +50°C |
| 耐壓深度 | 300m |
| 外殼材質 | POM（聚甲醛）工程塑料，鈦合金底板 |
| 傳感器軸配置 | 兩個正交軸，每軸兩個傳感器，支持雙向測量 |
| 羅盤類型 | 嵌入式固態三維羅盤（傾斜補償） |
* 技術參數可能隨產品迭代優化，最終以實際交付版本為準。
ZPulse多頻聲學技術：4420R采用Aanderaa的ZPulse技術，在單個聲學脈沖中復合多種頻率，將接收信號分離為不同頻率帶分別處理。與單頻傳感器相比，達到相同精度所需的Ping次數減少一半，顯著提升數據質量并降低功耗。[reference:27][reference:28]
雙向測量抗渦流干擾：傳感器擁有兩個正交軸，每軸配置兩個傳感器，支持前向與后向雙向測量。此設計使傳感器對周邊渦流干擾不敏感，即使在水流紊亂的環境中也能保持測量精度。[reference:29][reference:30]
ARMA參數模型高速信號處理：采用高速數字信號處理器，結合基于ARMA參數模型的多普勒頻移分析算法，確保流速計算的快速響應與高度穩定性。[reference:31][reference:32]
嵌入式固態三維羅盤傾斜補償：內置固態電子羅盤實時測量傳感器的俯仰與橫滾角度，通過算法補償后輸出經校正的真實水平速度分量，保證在不同安裝姿態下的測量準確性。[reference:33][reference:34]
RS-422長電纜獨立工作：4420R專為獨立工作場景設計，配備RS-422差分?jǐn)?shù)字接口，支持最長1500m電纜傳輸，確保遠距離數據通信穩定可靠，且無法集成到海洋衛士平臺。[reference:35][reference:36][reference:37]
低功耗設計：傳感器整體功耗極低，適合蓄電池或太陽能供電的長期無人值守監測站。[reference:38][reference:39]
測量區域遠離傳感器本體：測量區域距傳感器0.4–1.0m，有效減小了傳感器本身對水流的擾動以及近場湍流對測量結果的影響，尤其適合監測低流速水體。[reference:40]
堅固耐用低維護：POM工程塑料外殼配合鈦合金底板，全固態設計無運動部件，對海洋生物附著不敏感，維護量極低。[reference:41]
安德拉4420R多普勒單點海流傳感器采用后向散射聲學多普勒原理。傳感器設有兩個正交的傳感器軸，每個軸上配有兩個傳感器，因此每個軸均可進行雙向測量。啟用前向測量功能后，每個軸上只有一個傳感器同時發送聲學脈沖并接收來自水體中懸浮顆粒的聲學脈沖反射信號，從而分別測量X軸與Y軸的正交速度分量。通過內置固態電子羅盤的朝向數據，將X、Y軸速度矢量轉換為北向和東向速度分量，經傾斜補償后得出水平速度分量，多次測量求矢量平均后輸出最終流速和流向。[reference:42][reference:43][reference:44]
4420R憑借RS-422長電纜通信能力，特別適合纜系固定安裝的水文觀測站、浮標系統和海洋工程環境監測等獨立工作場景。
